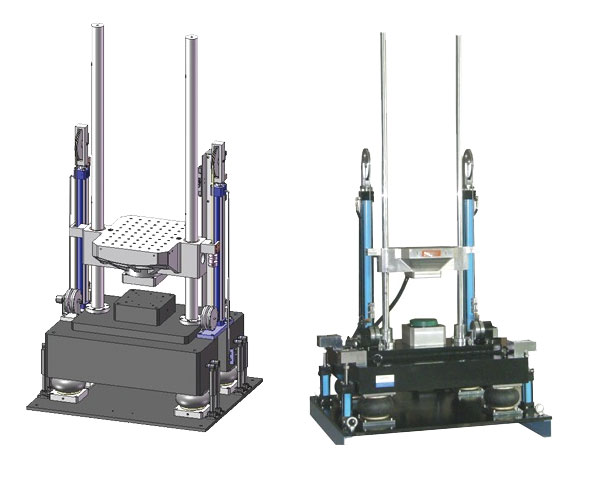

气动垂直冲击、碰撞试验台是一种设计新颖、自动化程度高、操作简单、维护方便的冲击、碰撞试验设备。可进行常规的半正玄波、后峰锯齿波、方波、冲击响应谱功能等冲击试验。
满足标准：
GJB 150.16A-2009 振动试验方法
GJB 360B-2009 电子及电气元件试验方法
JJF 1270-2010温度、湿度、振动综合环境试验系统校准规范
GB/T2423.5-2008电工电子产品环境试验 第2部分:试验方法 试验Ea和导则 冲击
IEC60068-2-27-2008 环境试验 冲击
JJG541-2005 落体式冲击试验台检定规程
主要技术指标：
|
产品名称 |
气动垂直冲击/碰撞试验台 |
|||||||||||||
|
产品型号 |
MQ-AK25 |
MQ-AK50 |
MQ-AK100 |
MQ-AK400 |
MQ-AK1000 |
|||||||||
|
负载（kg） |
25 |
50 |
100 |
400 |
1000 |
|||||||||
|
台面尺寸（cm） |
30×35 |
40×40 |
50×50 |
60×80 |
100×100 |
|||||||||
|
冲击波形 |
半正弦 |
后峰锯齿 |
半正弦 |
后峰锯齿 |
梯形 |
半正弦 |
后峰锯齿 |
梯形 |
半正弦 |
后峰锯齿 |
梯形 |
半正弦 |
后峰锯齿 |
梯形 |
|
冲击加速度（m/s2） |
100 ～ 7500 |
150 ～ 1500 |
100 ～6500 |
150 ～1500 |
300 ～1000 |
100 ～6000 |
150 ～1000 |
300 ～1000 |
100 ～3000 |
150 ～1000 |
300 ～1000 |
100 ～1000 |
150 ～600 |
300 ～600 |
|
脉冲持续时间（ms） |
40 ～ 0.8 |
18 ～ 6 |
40 ～ 1 |
18 ～ 6 |
12 ～ 6 |
40 ～ 1 |
18 ～ 6 |
12 ～ 6 |
40 ～ 2 |
18 ～ 6 |
12 ～ 6 |
40 ～ 6 |
18 ～ 6 |
12 ～ 6 |
|
外形尺寸（cm） |
90×75×200 |
100×80×200 |
120×80×200 |
150×130×210 |
200×165×220 |
|||||||||
|
台体重量（kg） |
1300 |
1800 |
2300 |
5000 |
10000 |
|||||||||
