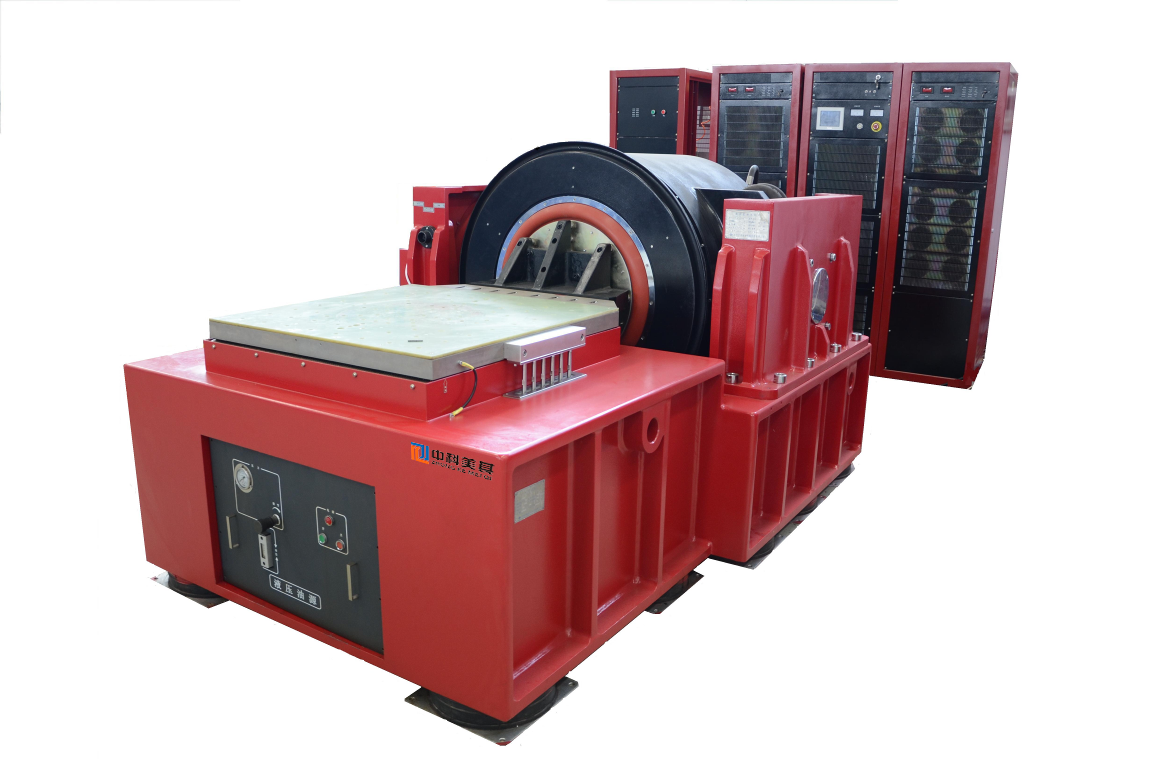

振动试验台广泛应用于航天、航空、船舶、兵器、汽车、轨道交通、电子等国防和民用领域产品的相关振动试验。如环境接收试验,品质鉴定试验,可靠性鉴定试验,耐久试验,振动模拟分析,材料特性试验,疲劳试验,振动防止改善等。模拟产品在制造、组装、运输及使用过程中所遭受的振动环境,以评定其结构的耐振性、可靠性和完好性。
满足标准:
GB/T 2423.10-2008 第二部分: 试验方法 试验Fc和导则: 振动(正弦)
GB/T 2423.11-2008 第2部分: 试验方法 试验Fd: 宽频带随机振动--一般要求
GB/T 2423.12-2008 第2部分: 试验方法 试验Fda: 宽频带随机振动--高再现性
GB/T 2423.13-2008 第2部分: 试验方法 试验Fdb: 宽频带随机振动中再现性
GB/T 2423.14-2008 第2部分: 试验方法 试验Fdc: 宽频带随机振动低再现性
GB/T 2423.35-2008 试验Z/AFc:散热和非散热试验样品的低温/ 振动(正弦)综合试验方法
GB/T 2423.36-2008 试验Z/BFc:散热和非散热样品的高温/ 振动(正弦)综合试验方法
GJB 150.16A-2009 振动试验方法
JJF 1270-2010温度、湿度、振动综合环境试验系统校准规范
主要技术指标:
|
产品型号 |
频率范围Hz |
正旋激振力KN |
随机激振力KN |
冲击激振力KN |
加速度m/s2 |
位移mm |
速度m/s |
运动部件等效质量kg |
台面尺寸mm |
风冷系列 |
V20-320 |
5~3000 |
20 |
20 |
40 |
1000 |
51 |
2 |
20 |
320 |
V20-445 |
5~2800 |
20 |
20 |
40 |
700 |
51 |
2 |
28 |
445 |
|
V30-370 |
5~2800 |
30 |
30 |
60 |
1000 |
51 |
2 |
30 |
370 |
|
V40-445 |
5~2700 |
40 |
40 |
80 |
800 |
51 |
2 |
50 |
445 |
|
V60-445 |
5~2700 |
60 |
60 |
120 |
1000 |
51 |
2 |
60 |
445 |
|
风冷大位移 |
V20LS3-340 |
5~3000 |
20 |
20 |
40 |
800 |
76 |
2 |
25 |
340 |
V30LS4-445 |
5~3000 |
30 |
30 |
60 |
750 |
100 |
1.8 |
40 |
445 |
|
V40LS4-445 |
5~3000 |
40 |
40 |
80 |
900 |
100 |
1.8 |
45 |
445 |
|
V50LS3-445 |
5~3000 |
50 |
50 |
90 |
900 |
76 |
2 |
55 |
445 |
|
V60LS3-445 |
5~2500 |
60 |
60 |
100 |
1000 |
76 |
2 |
55 |
445 |
|
V70LS3-550 |
5~2500 |
70 |
70 |
140 |
850 |
76 |
1.8 |
82 |
550 |
|
水冷系列 |
V50W-445 |
2~2700 |
50 |
50 |
100 |
1000 |
51 |
2 |
60 |
445 |
V70W-445 |
2~2700 |
70 |
70 |
140 |
1000 |
51 |
2 |
60 |
445 |
|
V80-480 |
2~2500 |
80 |
80 |
160 |
1000 |
51 |
2 |
80 |
480 |
|
V100-550 |
2~2500 |
100 |
100 |
200 |
1000 |
51 |
2 |
80 |
550 |
|
V160-650 |
2~2200 |
160 |
160 |
320 |
1000 |
51 |
2 |
150 |
650 |
|
水冷大位移 |
V50WLS3-445 |
2~2500 |
50 |
50 |
100 |
850 |
76 |
2 |
60 |
450 |
V60WLS3-550 |
2~2500 |
60 |
60 |
120 |
1000 |
76 |
2 |
60 |
550 |
|
V100LS3-550 |
2~2500 |
100 |
100 |
200 |
1000 |
76 |
2 |
90 |
550 |
|
V120LS3-550 |
2~2500 |
120 |
120 |
240 |
1000 |
76 |
2 |
90 |
550 |
|
V200LS3-650 |
2~2100 |
200 |
200 |
400 |
1000 |
76 |
2 |
150 |
650 |
