产品用途：

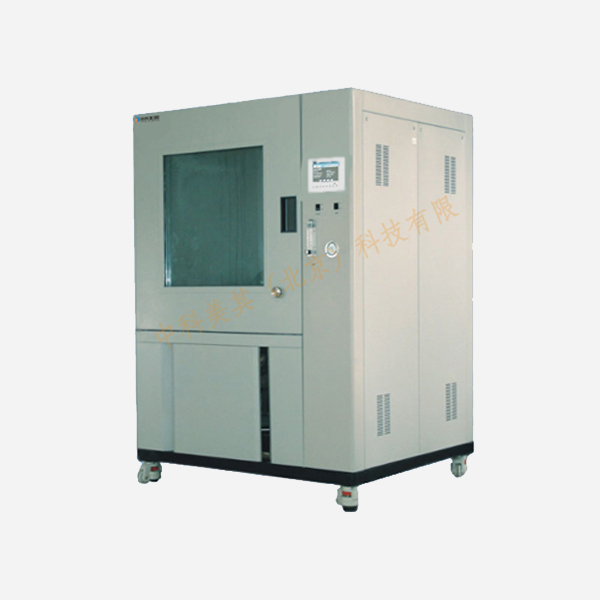

IPX1～IPX9K 防水试验箱含：“IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6、IPX6K、IPX7、IPX8、IPX9K”全等级防水等级，可根据相应需求选择相应试验等级进行组合，在相应范围内可以共享一个箱体，防水试验箱主要适用于户外照明、室外灯具、家用电器、通讯产品、信号装置及汽车灯具等电气产品做外壳防护等级测试进行防水试验。
产品结构特点：
◆箱体外売材料采用不锈钢板发纹处理,内胆材料采用不锈钢光板
◆大面积可视化钢化玻璃门,便于观测试验箱体内被辺试样状况
◆淋雨试验箱底部采用高品质可固定式PU活动轮,方便用户搬移
◆具有350度摆管和360度旋转杆喷水装置
◆可调转速的样品台
◆工作台面使用不锈钢员形托架
◆配有备水过滤器
◆淋雨试验箱摆管使用不锈钢管
满足标准：
IEC 60529-2013 防水防尘标准
GB/T4942-93 低压电器外壳防护等级
GB4208-2008 外壳防护等级
GB/T10485-2007 道路车辆外部照明和光信号装置环境耐久性
GB5170.20-90 电工电子产品环境试验设备基本参数检定方法 水试验设备
滴水试验箱
|
产品名称 |
滴水试验箱 |
||
|
产品型号 |
MQ-IPX1 |
MQ-IPX2 |
|
|
防护等级 |
IPX1 |
IPX2 |
|
|
性能指标
|
试验时间 |
10min |
4个方位每个2.5min |
|
滴水量 |
1.0mm/min |
3.0mm/min |
|
|
滴雨间距 |
200mm |
||
|
滴雨面积 |
依试样大小定制 |
||
|
滴水间距 |
可升降调节，间距约1000mm |
||
|
针嘴间距 |
20*20mm |
||
|
针嘴孔径 |
Φ0.4mm |
||
|
试验载台 |
转速3~5 rpm，转速可调； |
||
溅水淋雨试验箱
|
产品名称 |
溅水淋雨试验箱
|
||||||
|
产品型号 |
MQ-IPX3 |
MQ-IPX4 |
MQ-IPX4K |
||||
|
防护等级 |
IPX3 |
IPX4 |
IPX4K |
||||
|
性能指标
|
摆管半径R/mm |
开孔数 |
水流量(L/min) |
开孔数 |
水流量(L/min) |
开孔数 |
水流量(L/min) |
|
200 |
8 |
0.56 |
12 |
0.84 |
12 |
4.8 |
|
|
400 |
16 |
1.1 |
25 |
1.8 |
25 |
15 |
|
|
600 |
25 |
1.8 |
37 |
2.6 |
37 |
22.2 |
|
|
800 |
33 |
2.3 |
50 |
3.5 |
50 |
30 |
|
|
1000 |
41 |
2.9 |
62 |
4.3 |
62 |
37.2 |
|
|
1200 |
50 |
3.5 |
75 |
5.3 |
75 |
45 |
|
|
1400 |
58 |
4.1 |
87 |
6.1 |
87 |
52.2 |
|
|
1600 |
67 |
4.7 |
100 |
7.0 |
100 |
60 |
|
喷水冲水试验箱
|
产品名称 |
喷水冲水试验箱 |
|||
|
产品型号 |
MQ-IPX5 |
MQ-IPX6 |
MQ-IPX6K |
|
|
防护等级 |
IPX5 |
IPX6 |
IPX6K |
|
|
性能指标
|
喷嘴内径 |
Φ6.3mm |
Φ12.5mm |
Φ6.3mm |
|
水流量 |
12.5L/min±5% |
100L/min±5% |
75L/min±5% |
|
|
压力 |
约100kPa |
约100kPa |
约1000kPa |
|
|
喷头数量 |
1支 |
1支 |
1支 |
|
|
试验时间 |
1min/㎡，至少3min |
|||
|
试验载台 |
转速3~5 rpm，转速可调； |
|||
潜水试验箱
|
产品名称 |
潜水试验箱 |
|
|
产品型号 |
MQ-IPX7 |
|
|
防护等级 |
IPX7 |
|
|
内部尺寸 |
依试样大小定制 |
|
|
性能指标
|
试验时间 |
30min，或自定 |
|
试验要求 |
产品顶部离水面≥15cm；产品底部离水面≥100cm |
|
|
箱体材料 |
304不锈钢 |
|
|
水箱水位控制 |
不锈钢浮球，溢水孔配合 |
|
|
水源 |
去离子纯水或自来水 |
|
持续潜水试验箱
|
产品名称 |
持续潜水试验箱 |
|
|
产品型号 |
MQ-IPX8 |
|
|
防护等级 |
IPX8 |
|
|
内部尺寸 |
依试样大小定制 |
|
|
罐体材料 |
SUS304#不锈钢罐 |
|
|
性能指标 水深模拟 |
30m～300m依需求定制 |
|
|
压力控制 |
电子式压力计、PLC、人机界面 |
|
|
精度控制 |
0.01kg |
|
|
压力偏差 |
±10% |
|
|
试验时间 |
时间可调 |
|
高温高压强喷防水试验箱
|
产品名称 |
高温高压强喷防水试验箱 |
||
|
产品型号 |
MQ-IPX9 |
MQ-IPX9K |
|
|
防护等级 |
IPX9 |
IPX9K |
|
|
性能指标 |
水流量 |
14~16L/min |
|
|
水压值 |
8~10MPa |
||
|
水温值 |
80±5℃ |
||
|
冲击力 |
0.9~1.2N |
||
|
试验时间 |
30s（可设定），4个角度共120s，或是相应设定值。 |
||
|
喷水环角度 |
0°，30°，60°，90° |
||
