产品用途：

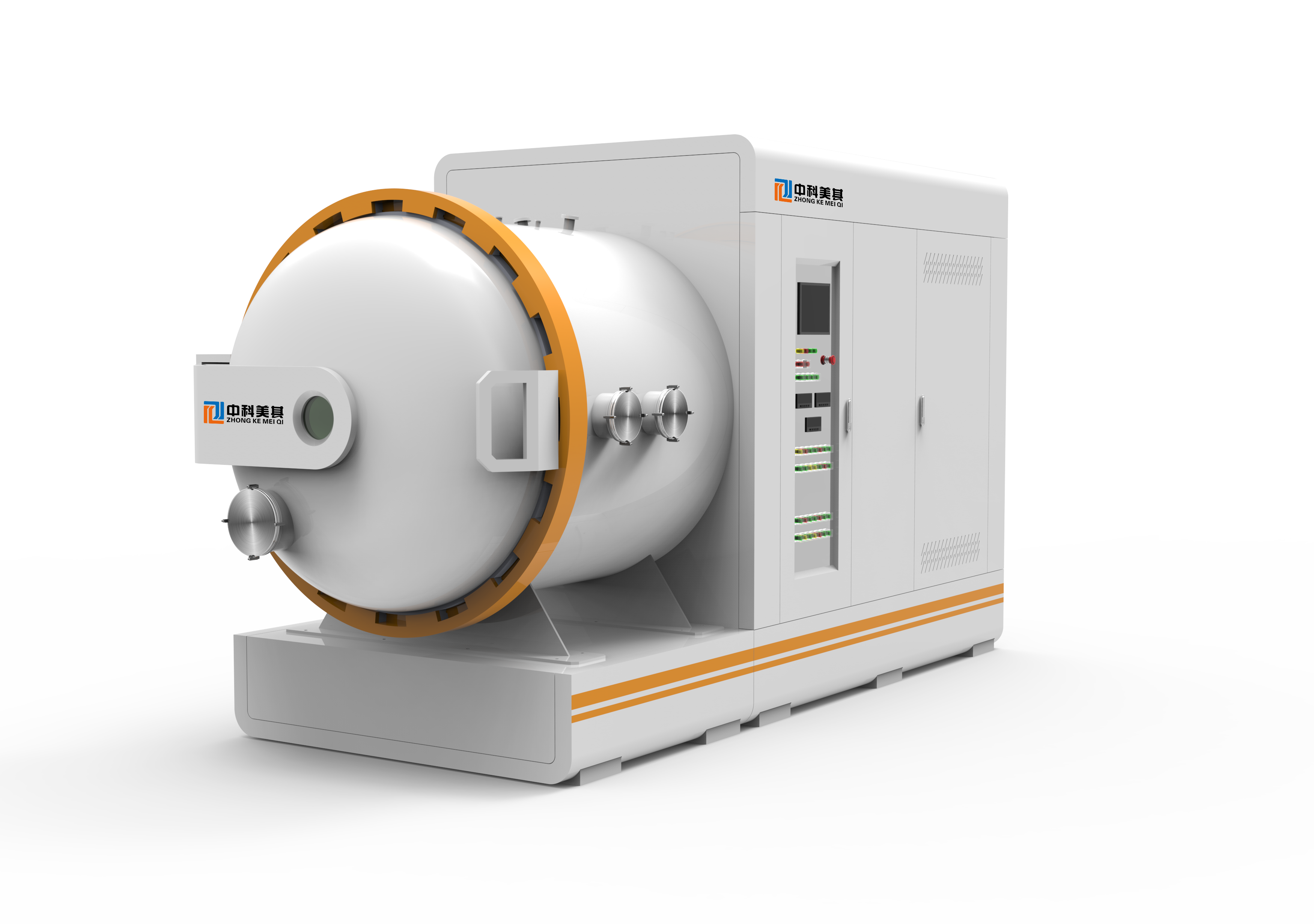

空间环境地面模拟试验设备用于军工和航天产品在地面环境中模拟太空的真空、冷黑和太阳辐射的环境，进行热真空试验和热平衡试验。空间环境地面模拟试验设备能够模拟真空空间的冷热环境，对试验件进行热真空试验，并对处于真空空间的试验件温度进行有效地控制、监测和记录, 为研究相关航天产品的试验提供了需要的条件。
产品特点：
空间环境模拟试验设备具有自动化程度高、温度控制、操作简单方便、长期运转稳定可靠；
载冷剂温度调整台实现了在真空环境中辐射和热传导并存，提高了被试件升降温速率。采用低温泵和干泵抽气系统阻绝来自真空系统中的油污染；
复合工质与加热笼方式，采用复合工质机械压缩机制冷，热沉上低温度可以达到-175℃，配合加热笼高温可以达到150度；
液氮制冷采用带压节流液氮流程，节省液氮使用量，试验温度范围宽。采用加热笼分区控温方式，温度均匀度可以达到±2℃；
可多个真空容器共用一套真空系统，每个容器均有独立阀门控制，可以独立控温工作，也可以同时工作；
空间环境模拟设备总体结构由五个方面构成，即真空容器、真空抽气系统、温度保障系统、设备控制监测系统和辅助系统。
可以根据用户要求设计真空室容积，并能对设备进行磁流体密封力矩加载、石英晶体微量天平测试、四极质谱检测等功能的扩展。
执行及满足标准：
GJB 1027A 运载器、上面级和航天器试验要求
GJB 1033 卫星热平衡试验方法
QJ 1446A 卫星热平衡试验方法
QJ 2630.1 卫星组件空间环境试验方法-热真空试验
QJ 2630.2 卫星组件空间环境试验方法-热平衡试验
QJ 2630.3 卫星组件空间环境试验方法-真空放电试验
GB 150-1998 钢制压力容器
GB/T 3164-2007 真空技术系统图用图形符号
GB/T 6070-2007 真空法兰
GB 50054-1995 低压配电设计规范
GB 50316-2008 工业金属管道设计规范
技术指标
|
产品名称 |
空间环境地面模拟试验设备 |
|||
|
产品型号 |
MQ-KM1 |
MQ-KM2 |
MQ-KM3 |
|
|
真空罐尺寸（m） |
φ1×1.5 |
φ2×2.5 |
φ3×3.5 |
|
|
极限真空度（pa） |
≤5×10-5 |
|||
|
工作真空度（pa） |
≤1.0×10-3 |
|||
|
制冷方式
|
载冷剂方式 |
复合工质方式 |
液氮制冷方式 |
|
|
热沉+冷板 |
热沉+加热笼 |
液氮热沉+加热笼 |
||
|
性能指标
|
温度范围 |
-70℃～+130℃ |
-150℃～+150℃ |
-173℃～+170℃ |
|
温度稳定性 |
≤1℃/h |
≤1℃/h |
≤1℃/h |
|
|
温度均匀度 |
≤±2.0℃ |
≤±3.0℃ |
≤±5.0℃ |
|
|
控温精度 |
±1℃ |
±1℃ |
±1℃ |
|
|
升降温速率 |
≥1℃/min |
|||
|
真空系统漏率 |
＜5×10-9 Pa.m³/s |
|||
|
噪音 |
真空抽气设备噪音＜70dB（A） |
|||
|
抽真空时间 |
常温空载情况下能够在4小时内将容器抽至优于1.0×10-3Pa |
|||
|
温度检测系统 |
系统采用多路Pt100温度巡检表测量多点温度 |
|||
|
控制监测系统 |
主要包括工业控制计算机、控制机柜、PLC、仪表、各种操作控制开关等 |
|||
